ATBC(Auto Tool Block Changer)
ATBC(Auto Tool Block Changer)型段替えロボットは、ダイ・パンチの油圧ロックシステムを解除して、約5分でダイブロック、パンチブロックを自動交換します。
圧造部から搬送されたダイ・パンチブロックは、外段取り装置にセットして、次期生産に備えてセットアップを行います。

ブロック全体交換でなく、1工程のみの交換も可能なように専用の1トンクレーンを装備しています。

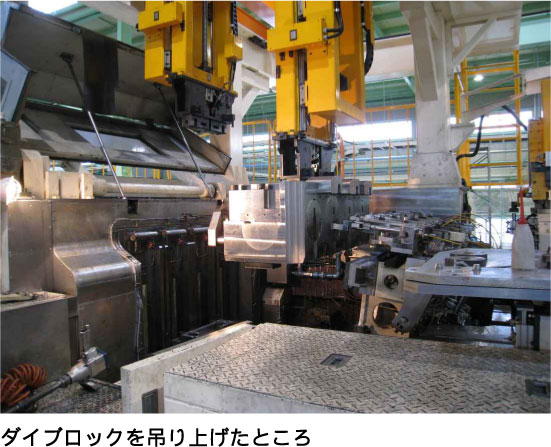

ATBC説明図01

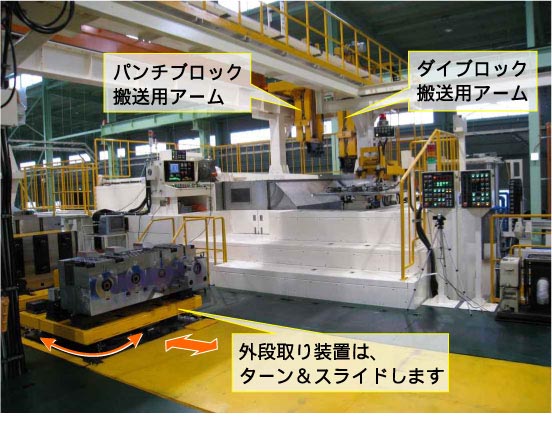

ATBC説明図2
